תוכנית בלי מידות היא ציור. DIMLINEAR מודד בין שתי נקודות ומציב קו מידה, ו-DIMCONTINUE ממשיך ממנו שרשרת מידות, כמו שורת מידות לאורך חזית.
אלה בדיוק הצעדים שמופיעים בחלונית המדריך בתוך פרמטריקאד, באותו נוסח. התוכנה בודקת כל צעד ופותחת את הבא רק כשהוא הצליח. שמות הפקודות והקיצורים שלהן הם אותם שמות שאתה מכיר מאוטוקאד, ולכן מה שתלמד כאן עובד גם שם.
1. הפקודות בשיעור
השיעור הזה פותח בתוכנה 3 פקודות. כל אחת מקושרת לשורה שלה ברשימת הפקודות המלאה.
DIMLINEAR(או DLI, DIMLIN)DIMCONTINUE(או DCO, DIMCONT)DIMSTYLE(או D, DST, DDIM)
2. הצעדים

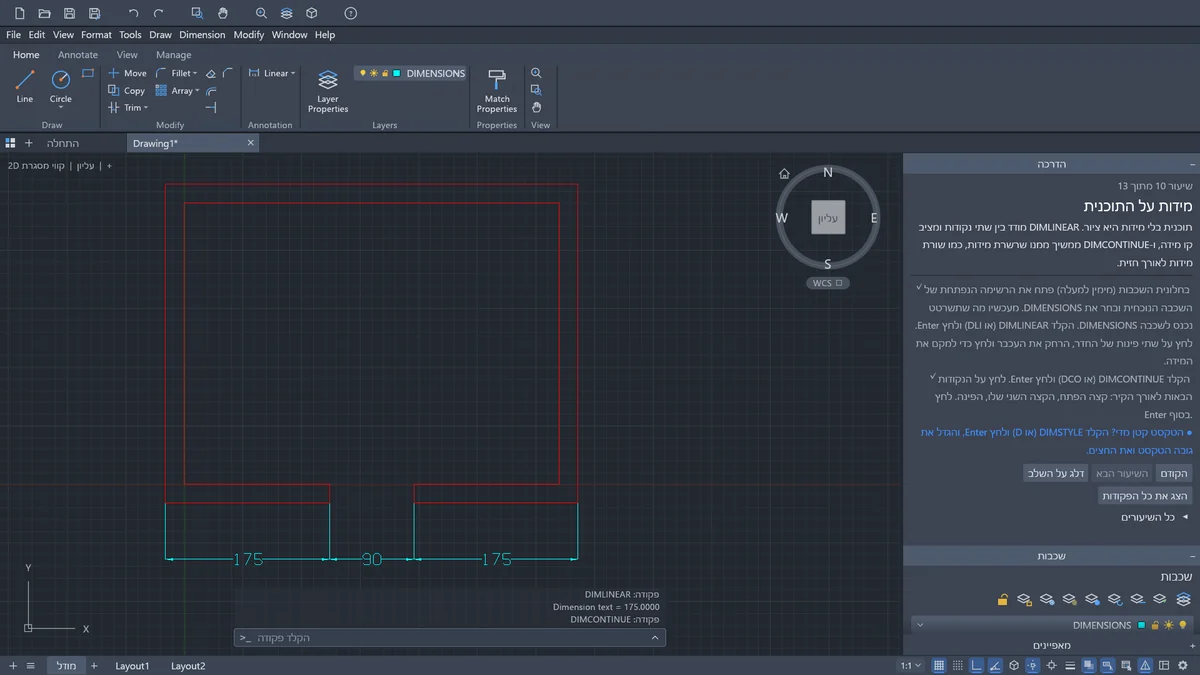

- בחלונית השכבות (מימין למעלה) פתח את הרשימה הנפתחת של השכבה הנוכחית ובחר את DIMENSIONS. מעכשיו מה שתשרטט נכנס לשכבה DIMENSIONS. הקלד DIMLINEAR (או DLI) ולחץ Enter. לחץ על שתי פינות של החדר, הרחק את העכבר ולחץ כדי למקם את המידה.
- הקלד DIMCONTINUE (או DCO) ולחץ Enter. לחץ על הנקודות הבאות לאורך הקיר: קצה הפתח, הקצה השני שלו, הפינה. לחץ Enter בסוף.
- הטקסט קטן מדי? הקלד DIMSTYLE (או D) ולחץ Enter, והגדל את גובה הטקסט ואת החצים.
3. מה יש לך בסוף
יש לך שורת מידות. עכשיו מישהו אחר יכול לבנות לפי התוכנית שלך.
4. טיפ מהמשרד
קודם בוחרים את השכבה DIMENSIONS ורק אז מודדים. מידה שנכנסה לשכבת הקירות תופיע גם כשמכבים את המידות, וזה בדיוק הבלגן שהשכבות באו למנוע.
