כל חדר צריך שם, ולפעמים גם שטח. TEXT כותב שורה אחת, וזה מתאים לשם חדר. MTEXT כותב פסקה, וזה מתאים להערות על התוכנית. AREA מודד שטח, כדי שתדע מה לכתוב מתחת לשם.
איך הדף הזה בנוי
אלה בדיוק הצעדים שמופיעים בחלונית המדריך בתוך פרמטריקאד, באותו נוסח. התוכנה בודקת כל צעד ופותחת את הבא רק כשהוא הצליח. שמות הפקודות והקיצורים שלהן הם אותם שמות שאתה מכיר מאוטוקאד, ולכן מה שתלמד כאן עובד גם שם.
1. הפקודות בשיעור
השיעור הזה פותח בתוכנה 3 פקודות. כל אחת מקושרת לשורה שלה ברשימת הפקודות המלאה.
2. הצעדים

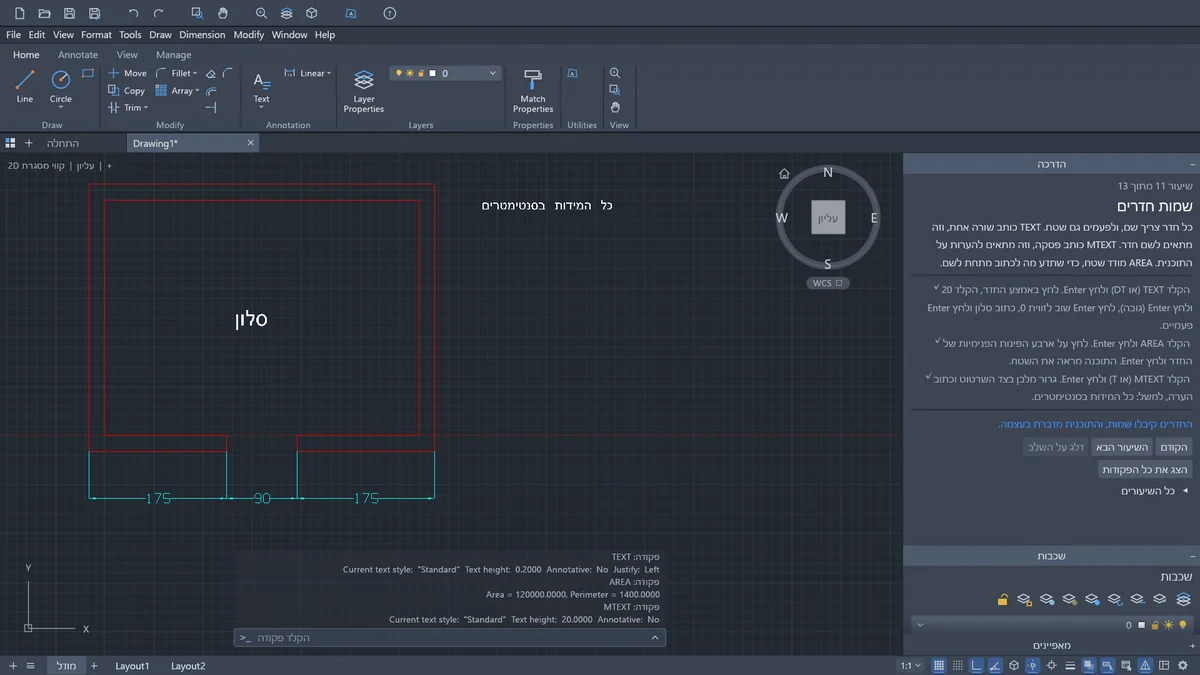

- הקלד TEXT (או DT) ולחץ Enter. לחץ באמצע החדר, הקלד 20 ולחץ Enter (גובה), לחץ Enter שוב לזווית 0, כתוב סלון ולחץ Enter פעמיים.
- הקלד AREA ולחץ Enter. לחץ על ארבע הפינות הפנימיות של החדר ולחץ Enter. התוכנה מראה את השטח.
- הקלד MTEXT (או T) ולחץ Enter. גרור מלבן בצד השרטוט וכתוב הערה, למשל: כל המידות בסנטימטרים.
3. מה יש לך בסוף
החדרים קיבלו שמות, והתוכנית מדברת בעצמה.
4. טיפ מהמשרד
AREA על ארבע הפינות הפנימיות נותן את השטח נטו של החדר, בין הקירות. את המספר כותבים מתחת לשם החדר עם עוד TEXT.
