פקודות וקיצורי מקלדת בשיטת אוטוקאד, ברשימה בעברית

כאן כל הפקודות של פרמטריקאד, עם הקיצור של כל אחת ושורה בעברית על מה היא עושה. השמות באנגלית, כמו באוטוקאד, אז אם עבדתם שם אתם כבר מכירים אותם: LINE זה L, OFFSET זה O, TRIM זה TR.

איך לקרוא את הרשימה

יש כאן 417 פקודות. בערך 290 מהן מקלידים בשורת הפקודה, כמו LINE ו-OFFSET, ויש להן עוד כ-190 קיצורים. השאר, 130, הן פקודות עם נקודה בשם, כמו layer.new, שהעוזר ותסריטים מפעילים. 3 מסומנות "עוד לא". השורות המודגשות הן 30 הפקודות שלומדים ב-13 השיעורים, וליד כל אחת קישור לשיעור שלה. מונח לא מוכר? הוא כנראה במילון המונחים.

1. לחפש ברשימה

כתבו שם פקודה, קיצור או מילה בעברית, והטבלאות למטה יסתננו תוך כדי הקלדה. למשל "שכבה", "DIM" או "TR".

חיפוש פקודה

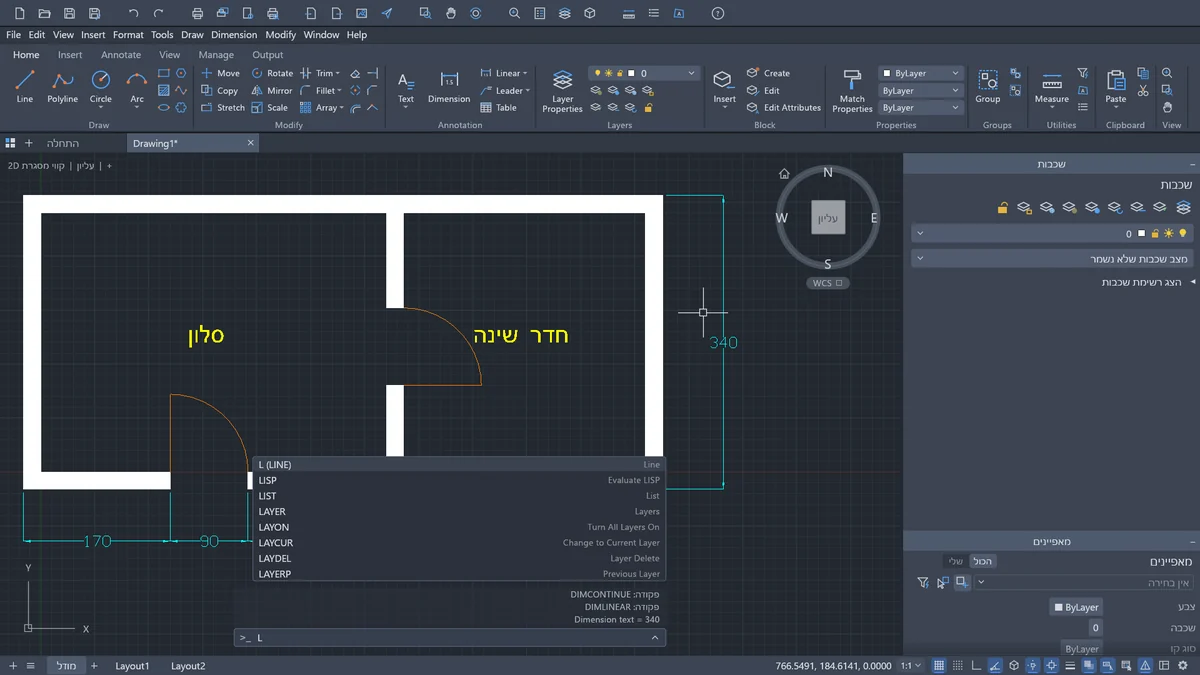

צילום מסך מפרמטריקאד: בשורת הפקודה מוקלד L, ומעליו רשימת ההשלמה עם LINE, LAYER ופקודות נוספות שמתחילות ב-L. ברקע תוכנית עם סלון וחדר שינה — בתוכנה מקלידים את הפקודה או את הקיצור, והרשימה מציעה השלמות. Enter מריץ.

2. 30 הפקודות של השיעורים

אלה הפקודות שעושות את רוב העבודה על תוכנית. הן מופיעות כאן לפי הסדר שבו השיעורים פותחים אותן.

פקודה	קיצור	מה היא עושה	שיעור
`LINE`	L	משרטט קווים, קטע אחרי קטע.	קווים ראשונים
`U`		מבטל את הפעולה האחרונה.	קווים ראשונים
`REDO`		מחזיר את מה שביטלתם.	קווים ראשונים
`ERASE`	E, DELETE	מוחק אובייקטים.	קווים ראשונים
`RECTANG`	REC, RECTANGLE	משרטט מלבן משתי פינות, או לפי אורך ורוחב.	מלבן ועיגול
`CIRCLE`	C	משרטט עיגול לפי מרכז ורדיוס.	מלבן ועיגול
`ORTHO`		מגביל קווים לאופקי ולאנכי.	שרטוט במידות מדויקות
`OSNAP`	OS, DDOSNAP	הצמדה לנקודות באובייקטים: קצה, אמצע, מרכז ועוד.	שרטוט במידות מדויקות
`ZOOM`	Z	מתקרב ומתרחק: הכול, חלון, הקודם, אובייקט ועוד.	להתקרב ולזוז בשרטוט
`PAN`	P	מזיז את התצוגה בגרירה.	להתקרב ולזוז בשרטוט
`MOVE`	M	מזיז אובייקטים.	להזיז ולהעתיק
`COPY`	CO, CP	מעתיק אובייקטים, פעם אחת או יותר.	להזיז ולהעתיק
`ARRAYRECT`		מעתיק לרשת של שורות ועמודות. כך פורסים רשת עמודים.	להזיז ולהעתיק
`OFFSET`	O	יוצר קו מקביל במרחק קבוע. כך נותנים לקיר עובי.	עובי קיר עם OFFSET
`TRIM`	TR	חותך את מה שבולט מעבר לקו אחר.	לנקות מפגשי קירות
`EXTEND`	EX	מאריך קו עד שהוא פוגש קו אחר.	לנקות מפגשי קירות
`FILLET`	F	סוגר שני קווים לפינה, חדה או מעוגלת.	פינות: FILLET ו-CHAMFER
`CHAMFER`	CHA	חותך פינה באלכסון.	פינות: FILLET ו-CHAMFER
`LAYER`	LA, LAYERS, -LAYER	מנהל השכבות: יצירה, צבע, סוג קו, כיבוי והקפאה.	שכבות: קירות, ריהוט, מידות
`PROPERTIES`	PR, PROPS, CH	מציג ומשנה את התכונות של מה שבחרתם.	שכבות: קירות, ריהוט, מידות
`MATCHPROP`	MA, PAINTER	מעתיק תכונות מאובייקט אחד לאחרים.	שכבות: קירות, ריהוט, מידות
`DIMLINEAR`	DLI, DIMLIN	מידה אופקית או אנכית בין שתי נקודות.	מידות על התוכנית
`DIMCONTINUE`	DCO, DIMCONT	ממשיך שרשרת מידות מהמידה האחרונה.	מידות על התוכנית
`DIMSTYLE`	D, DST, DDIM	מגדיר סגנון מידה: גובה טקסט, חצים, מרווחים.	מידות על התוכנית
`TEXT`	DT, DTEXT	כותב שורת טקסט אחת. מתאים לשם חדר.	שמות חדרים
`MTEXT`	T, MT	כותב פסקת טקסט. מתאים להערות על התוכנית.	שמות חדרים
`AREA`	AA	מודד שטח והיקף.	שמות חדרים
`HATCH`	H, BH, -HATCH	ממלא שטח סגור בדוגמה או במילוי מלא.	מילוי קירות עם HATCH
`SAVEAS`		שומר את השרטוט בשם ובמקום חדשים, ובוחרים את גרסת הקובץ.	לשמור את העבודה
`QSAVE`	SAVE	שומר את השרטוט בשם הקיים שלו.	לשמור את העבודה

3. כל הפקודות, לפי התפריט

מסודרות לפי התפריט שבו הן יושבות בתוכנה, וכל קבוצה נפתחת בלחיצה. החיפוש למעלה פותח לבד את הקבוצות שיש בהן התאמה. הקבוצה האחרונה היא פקודות שאין להן מקום בתפריט, ומפעילים אותן רק בהקלדה.

קובץ (File) · 19

פקודה	קיצור	מה היא עושה	שיעור
`NEW`	QNEW	פותח שרטוט חדש, מתבנית או בלי תבנית.
`OPEN`		פותח קובץ DWG או DXF.
`CLOSE`		סוגר את השרטוט הפתוח.
`CLOSEALL`		סוגר את כל השרטוטים הפתוחים.
`QSAVE`	SAVE	שומר את השרטוט בשם הקיים שלו.	לשמור את העבודה
`SAVEAS`		שומר את השרטוט בשם ובמקום חדשים, ובוחרים את גרסת הקובץ.	לשמור את העבודה
`AUDIT`		בודק את השרטוט לשגיאות ומתקן אותן אם מבקשים.
`RECOVER`		פותח קובץ פגום ומנסה לשחזר אותו.
`DRAWINGRECOVERY`		מציג קבצים שנשמרו אוטומטית אחרי קריסה, ופותח או מוחק אותם.
`PAGESETUP`		מגדיר עמוד להדפסה: מדפסת, גודל נייר, כיוון.
`PLOT`	PRINT	מדפיס.
`EXPORTPDF`		מייצא ל-PDF.
`STYLESMANAGER`		מנהל טבלאות סגנון הדפסה (CTB ו-STB).
`PLOTTERMANAGER`		מנהל הגדרות מדפסות.
`IMPORT`	IMP	מייבא קובץ DWG או DXF לתוך השרטוט.
`EXPORT`	EXP	מייצא ל-DXF, DWG, SVG, PNG או PDF.
`PREVIEW`	PRE	תצוגה מקדימה של ההדפסה.
`PUBLISH`		מדפיס כמה גיליונות ל-PDF, קובץ לכל גיליון.
`PDFBOOK`	PRINTPDF, PDFB	מאגד גיליונות לחוברת PDF.

עריכה (Edit) · 8

פקודה	קיצור	מה היא עושה	שיעור
`U`		מבטל את הפעולה האחרונה.	קווים ראשונים
`REDO`		מחזיר את מה שביטלתם.	קווים ראשונים
`CUTCLIP`		גוזר את האובייקטים שבחרתם ללוח.
`COPYCLIP`		מעתיק את האובייקטים שבחרתם ללוח.
`COPYBASE`		מעתיק ללוח עם נקודת בסיס שבוחרים.
`SELECTALL`	AI_SELALL	בוחר את כל האובייקטים בשרטוט.
`QSELECT`	QS	בוחר לפי סוג ותכונה, למשל כל העיגולים בשכבה מסוימת.
`FIND`		חיפוש והחלפה של טקסט בשרטוט.

תצוגה (View) · 26

פקודה	קיצור	מה היא עושה	שיעור
`ZOOM.REALTIME`		זום בגרירת העכבר: למעלה מתקרב, למטה מתרחק.
`ZOOM.DYNAMIC`		זום עם מסגרת שמזיזים על השרטוט.
`ZOOM.PREVIOUS`		חוזר לתצוגה הקודמת.
`ZOOM.WINDOW`		מתקרב לחלון שמסמנים בשתי פינות.
`ZOOM.IN`		מתקרב צעד אחד.
`ZOOM.OUT`		מתרחק צעד אחד.
`ZOOM.ALL`		מציג את כל השרטוט ואת גבולות השרטוט.
`ZOOM.EXTENTS`		מכניס את כל מה שמשורטט למסך.
`ZOOM.OBJECT`		מתקרב לאובייקטים שבחרתם.
`PAN`	P	מזיז את התצוגה בגרירה.	להתקרב ולזוז בשרטוט
`PAN.LEFT`		מזיז את התצוגה שמאלה.
`PAN.RIGHT`		מזיז את התצוגה ימינה.
`PAN.UP`		מזיז את התצוגה למעלה.
`PAN.DOWN`		מזיז את התצוגה למטה.
`REGEN`	RE	מחשב מחדש את התצוגה של חלון התצוגה הנוכחי.
`REGENALL`	REA	מחשב מחדש את התצוגה בכל חלונות התצוגה.
`REDRAW`	R	מרענן את המסך.
`VIEW`	V	שומר תצוגה בשם ומחזיר אליה.
`ANNOVISIBLE.CURRENT`		מציג רק ביאורים שמתאימים לקנה המידה הנוכחי.
`ANNOVISIBLE.ALL`		מציג את כל הביאורים בכל קנה מידה.
`MVIEW.POLYGONAL`		חלון תצוגה בצורת מצולע.
`VPORTS`		מחלק את המסך לחלונות תצוגה.
`VPORTS.1`		חלון תצוגה אחד.
`VPORTS.2`		שני חלונות תצוגה.
`VPORTS.3`		שלושה חלונות תצוגה.
`VPORTS.4`		ארבעה חלונות תצוגה.

הוספה (Insert) · 4

פקודה	קיצור	מה היא עושה
`INSERT`	I, -INSERT, DDINSERT	מכניס בלוק לשרטוט, גם מקובץ אחר.
`XATTACH`	XA	מצרף קובץ DWG או DXF כהפניה חיצונית.
`LAYOUT.NEW`		יוצר גיליון חדש.
`DATALINK`		מקשר טבלה לקובץ CSV או TXT.

עיצוב (Format) · 28

פקודה	קיצור	מה היא עושה	שיעור
`MLSTYLE`		מגדיר סגנונות לקו המרובה: מרחקים, צבעים וסוגי קו.
`SCALELISTEDIT`	-SCALELISTEDIT	עורך את רשימת קני המידה, למשל 1:50.
`LAYER`	LA, LAYERS, -LAYER	מנהל השכבות: יצירה, צבע, סוג קו, כיבוי והקפאה.	שכבות: קירות, ריהוט, מידות
`LAYER.CURRENT`	CLAYER	קובע את השכבה הנוכחית.
`LAYMCH`		מעביר אובייקטים לשכבה של אובייקט אחר.
`LAYCUR`		מעביר אובייקטים לשכבה הנוכחית.
`LAYISO`		מבודד את השכבה של האובייקט שבחרתם.
`LAYUNISO`		מבטל את בידוד השכבה.
`LAYFRZ`		מקפיא את השכבה של האובייקט שבחרתם.
`LAYOFF`		מכבה את השכבה של האובייקט שבחרתם.
`LAYLCK`		נועל את השכבה של האובייקט שבחרתם.
`LAYULK`		משחרר את הנעילה של השכבה.
`LAYERP`		מחזיר את מצב השכבות הקודם.
`LAYERSTATE.SAVE`		שומר את מצב השכבות בשם.
`LAYMRG`		ממזג שכבות: האובייקטים עוברים לשכבת היעד והשכבות האחרות נמחקות.
`LAYDEL`		מוחק שכבות ואת כל מה שעליהן.
`PLOTSTYLE`		קובע סגנון הדפסה לאובייקטים.
`COLOR`	COL, COLOUR	קובע את הצבע הנוכחי.
`LINETYPE`	LT, LTYPE	טוען סוגי קו וקובע את הנוכחי.
`LWEIGHT`	LW, LINEWEIGHT	קובע את עובי הקו הנוכחי.
`UNITS`	UN	קובע יחידות ודיוק לאורכים ולזוויות.
`LIMITS`		קובע את גבולות השרטוט.
`STYLE`	ST	מגדיר סגנון טקסט: גופן, גובה, רוחב.
`DIMSTYLE`	D, DST, DDIM	מגדיר סגנון מידה: גובה טקסט, חצים, מרווחים.	מידות על התוכנית
`TABLESTYLE`	TS	מגדיר סגנון טבלה.
`MLEADERSTYLE`	MLS	מגדיר סגנון לחצי הסבר.
`DDPTYPE`	PTYPE	קובע איך נקודות נראות ובאיזה גודל.
`RENAME`	REN, -RENAME	משנה שם לשכבה, בלוק, סגנון או תצוגה.

כלים (Tools) · 63

פקודה	קיצור	מה היא עושה	שיעור
`SCRIPT`	SCR	מריץ קובץ SCR: רצף פקודות שנכתב מראש.
`ISOLATEOBJECTS`		מסתיר את כל השאר ומשאיר רק את מה שבחרתם.
`HIDEOBJECTS`		מסתיר את האובייקטים שבחרתם.
`UNISOLATEOBJECTS`		מחזיר לתצוגה את כל מה שהוסתר.
`DATAEXTRACTION`	DX	מוציא טבלה של בלוקים ותכונות מהשרטוט.
`XOPEN`		פותח הפניה חיצונית כשרטוט נפרד.
`REFEDIT`		עורך בלוק או הפניה חיצונית בתוך השרטוט.
`BEDIT`	BE, -BEDIT	פותח את עורך הבלוקים.
`DRAWORDER.FRONT`		מביא לחזית.
`DRAWORDER.BACK`		שולח לרקע.
`DRAWORDER.ABOVE`		מביא מעל אובייקטים שבוחרים.
`DRAWORDER.UNDER`		שולח מתחת לאובייקטים שבוחרים.
`TEXTTOFRONT.TEXT`		מביא רק טקסט לחזית.
`TEXTTOFRONT.DIMENSIONS`		מביא רק מידות לחזית.
`TEXTTOFRONT.LEADERS`		מביא רק חצי הסבר לחזית.
`TEXTTOFRONT.ALL`		מביא את כל הביאורים לחזית.
`HATCHTOBACK`		שולח את כל המילויים לרקע.
`GROUP`	G	מקבץ אובייקטים לקבוצה שנבחרת יחד.
`UNGROUP`		מפרק קבוצה.
`COMPARE`		משווה שני שרטוטים ומסמן מה נוסף, נמחק והשתנה.
`DIST`	DI	מודד מרחק בין שתי נקודות.
`ID`		מראה את הקואורדינטות של נקודה.
`LIST`	LI, LS	מציג את כל המידע על האובייקטים שבחרתם.
`AREA`	AA	מודד שטח והיקף.	שמות חדרים
`TIME`		מציג זמנים של השרטוט: נוצר, עודכן, זמן עריכה.
`STATUS`		מציג מצב כללי של השרטוט.
`COUNT`		סופר בלוקים או אובייקטים זהים.
`MASSPROP`		מציג שטח, היקף ומרכז כובד של אזורים.
`DSETTINGS`	DS, SE	הגדרות שרטוט: רשת, קפיצה, זוויות מעקב.
`SETVAR`	SET	משנה משתנה מערכת.
`OPTIONS`	OP, PREFERENCES	הגדרות התוכנה.
`CAL`	QUICKCALC, QC	מחשבון, גם לנקודות ומרחקים מהשרטוט.
`RADIUS.MEASURE`		מודד רדיוס של עיגול או קשת.
`ANGLE.MEASURE`		מודד זווית.
`GCCOINCIDENT`		אילוץ: שתי נקודות נצמדות זו לזו.
`GCPERPENDICULAR`		אילוץ: שני קווים ניצבים.
`GCPARALLEL`		אילוץ: שני קווים מקבילים.
`GCTANGENT`		אילוץ: משיק.
`GCHORIZONTAL`		אילוץ: קו אופקי.
`GCVERTICAL`		אילוץ: קו אנכי.
`GCCOLLINEAR`		אילוץ: שני קווים על אותו ישר.
`GCCONCENTRIC`		אילוץ: עיגולים וקשתות עם אותו מרכז.
`GCSMOOTH`		אילוץ: מעבר חלק בין עקומה לאובייקט אחר.
`GCSYMMETRIC`		אילוץ: סימטריה סביב קו.
`GCEQUAL`		אילוץ: אורכים או רדיוסים שווים.
`GCFIX`		אילוץ: מקבע נקודה או אובייקט במקום.
`AUTOCONSTRAIN`		מוסיף אילוצים לבד לפי מה שמשורטט.
`CONSTRAINTBAR`		מציג או מסתיר את סימני האילוצים.
`CONSTRAINTBAR.SHOWALL`		מציג את כל סימני האילוצים.
`CONSTRAINTBAR.HIDEALL`		מסתיר את כל סימני האילוצים.
`DCALIGNED`		אילוץ מידה מקביל לקו.
`DCHORIZONTAL`		אילוץ מידה אופקי.
`DCVERTICAL`		אילוץ מידה אנכי.
`DCANGULAR`		אילוץ זווית.
`DCRADIUS`		אילוץ רדיוס.
`DCDIAMETER`		אילוץ קוטר.
`DCDISPLAY`		מציג או מסתיר אילוצי מידה.
`DCDISPLAY.SHOWALL`		מציג את כל אילוצי המידה.
`DCDISPLAY.HIDEALL`		מסתיר את כל אילוצי המידה.
`DELCONSTRAINT`		מוחק אילוצים.
`PARAMETERS`	PAR, PARAMETERSCLOSE	מנהל הפרמטרים: שמות וערכים של אילוצי מידה, ונוסחאות ביניהם.
`CONSTRAINTSETTINGS`	CSETTINGS	הגדרות האילוצים.
`APPLOAD`	AP	טוען קובץ LISP.

שרטוט (Draw) · 52

פקודה	קיצור	מה היא עושה	שיעור
`LINE`	L	משרטט קווים, קטע אחרי קטע.	קווים ראשונים
`PLINE`	PL	משרטט פוליליין: קו רציף אחד מכמה קטעים, ישרים או מעוגלים, עם עובי.
`CIRCLE`	C	משרטט עיגול לפי מרכז ורדיוס.	מלבן ועיגול
`ARC`	A	משרטט קשת דרך שלוש נקודות.
`RECTANG`	REC, RECTANGLE	משרטט מלבן משתי פינות, או לפי אורך ורוחב.	מלבן ועיגול
`POLYGON`	POL	משרטט מצולע משוכלל לפי מספר צלעות.
`ELLIPSE`	EL	משרטט אליפסה לפי מרכז וצירים.
`POINT`	PO	מציב נקודה.
`POINT.MULTIPLE`		מציב כמה נקודות ברצף.
`XLINE`	XL	משרטט קו עזר אינסופי.
`RAY`		משרטט קרן: קו עזר שמתחיל בנקודה ונמשך לאינסוף.
`SPLINE`	SPL	משרטט עקומה חלקה דרך נקודות.
`DONUT`	DO, DOUGHNUT	משרטט טבעת מלאה לפי קוטר פנימי וחיצוני.
`TEXT`	DT, DTEXT	כותב שורת טקסט אחת. מתאים לשם חדר.	שמות חדרים
`MTEXT`	T, MT	כותב פסקת טקסט. מתאים להערות על התוכנית.	שמות חדרים
`ARC.SCE`		קשת לפי התחלה, מרכז וסוף.
`ARC.SCA`		קשת לפי התחלה, מרכז וזווית.
`ARC.SCL`		קשת לפי התחלה, מרכז ואורך מיתר.
`ARC.SEA`		קשת לפי התחלה, סוף וזווית.
`ARC.SED`		קשת לפי התחלה, סוף וכיוון.
`ARC.SER`		קשת לפי התחלה, סוף ורדיוס.
`ARC.CSE`		קשת לפי מרכז, התחלה וסוף.
`ARC.CSA`		קשת לפי מרכז, התחלה וזווית.
`ARC.CSL`		קשת לפי מרכז, התחלה ואורך מיתר.
`ARC.CONTINUE`		קשת שממשיכה משיקה מהקו או מהקשת האחרונים.
`CIRCLE.CD`		עיגול לפי מרכז וקוטר.
`CIRCLE.2P`		עיגול לפי שתי נקודות על הקוטר.
`CIRCLE.3P`		עיגול דרך שלוש נקודות.
`CIRCLE.TTR`		עיגול משיק לשני אובייקטים, ברדיוס שבוחרים.
`CIRCLE.TTT`		עיגול משיק לשלושה אובייקטים.
`ELLIPSE.AXIS`		אליפסה לפי קצות ציר אחד וחצי הציר השני.
`ELLIPSE.ARC`		קשת אליפטית.
`DIVIDE`	DIV	מחלק אובייקט למספר קטעים שווים ומסמן בנקודות או בבלוקים.
`MEASURE`	ME	מסמן על אובייקט נקודות או בלוקים במרווח קבוע.
`REVCLOUD`		ענן תיקונים מלבני.
`REVCLOUD.POLYGONAL`		ענן תיקונים לפי נקודות.
`REVCLOUD.FREEHAND`		ענן תיקונים ביד חופשית.
`WIPEOUT`		מסכה: שטח שמסתיר את מה שמתחתיו.
`3DPOLY`	3P	פוליליין תלת-ממדי, עם גובה לכל נקודה.
`HELIX`		משרטט ספירלה.
`SPLINE.CV`		משרטט עקומה חלקה לפי נקודות בקרה.
`CENTERMARK`		מסמן צלב מרכז בעיגולים ובקשתות.
`CENTERLINE`		משרטט קו ציר בין שני קווים.
`MLINE`	ML	משרטט קו כפול או משולש במכה אחת, לפי סגנון.
`HATCH`	H, BH, -HATCH	ממלא שטח סגור בדוגמה או במילוי מלא.	מילוי קירות עם HATCH
`GRADIENT`	GD	ממלא שטח סגור במעבר צבע.
`BOUNDARY`	BO, BPOLY	יוצר פוליליין סגור סביב שטח, מנקודה שלוחצים בתוכו.
`REGION`	REG	הופך צורה סגורה לאזור.
`BLOCK`	B, BMAKE	יוצר בלוק מהאובייקטים שבחרתם.
`ATTDEF`	ATT, -ATTDEF	מגדיר תכונה לבלוק: שדה טקסט שממלאים בכל הכנסה.
`BASE`		קובע את נקודת הבסיס של השרטוט, כשמכניסים אותו כבלוק.
`TABLE`	TB	יוצר טבלה בשרטוט.

מידה (Dimension) · 28

פקודה	קיצור	מה היא עושה	שיעור
`DIMLINEAR`	DLI, DIMLIN	מידה אופקית או אנכית בין שתי נקודות.	מידות על התוכנית
`DIMALIGNED`	DAL, DIMALI	מידה מקבילה לקו משופע.
`DIMRADIUS`	DRA, DIMRAD	מידת רדיוס לעיגול או לקשת.
`DIMDIAMETER`	DDI, DIMDIA	מידת קוטר לעיגול או לקשת.
`DIMANGULAR`	DAN, DIMANG	מידת זווית.
`DIMARC`	DAR	מידת אורך קשת.
`DIMORDINATE`	DOR, DIMORD	מידת קואורדינטה של נקודה.
`DIMCONTINUE`	DCO, DIMCONT	ממשיך שרשרת מידות מהמידה האחרונה.	מידות על התוכנית
`DIMBASELINE`	DBA, DIMBASE	מוסיף מידות שיוצאות כולן מאותו קו בסיס.
`QDIM`		מידות מהירות לכמה אובייקטים בבת אחת.
`DIM`		מידה בין שתי נקודות.
`MLEADER`	MLD	חץ הסבר עם טקסט.
`DIMSTYLE.UPDATE`		מעדכן מידות לסגנון המידה הנוכחי.
`DIMOVERRIDE`	DOV, DIMOVER	משנה הגדרה של מידה מסוימת בלי לשנות את הסגנון.
`DIMREASSOCIATE`	DRE	מחבר מחדש מידות לאובייקטים שהן מודדות.
`DIMTEDIT.HOME`		מחזיר את טקסט המידה למקום המקורי.
`DIMTEDIT.ANGLE`		מסובב את טקסט המידה.
`DIMTEDIT.LEFT`		מצמיד את טקסט המידה לשמאל.
`DIMTEDIT.CENTER`		ממרכז את טקסט המידה.
`DIMTEDIT.RIGHT`		מצמיד את טקסט המידה לימין.
`DIMSPACE`		מיישר מרווחים שווים בין קווי מידה.
`DIMEDIT.OBLIQUE`		מטה את קווי העזר של המידה.
`DIMJOGGED`	DJO, JOG	מידת רדיוס עם שבירה, לקשת שהמרכז שלה רחוק.
`DIMJOGLINE`	DJL	מוסיף שבירה לקו מידה.
`DIMBREAK`		שובר קווי מידה במקום שבו הם חוצים אובייקטים אחרים.
`DIMINSPECT`		מוסיף למידה מסגרת בדיקה.
`DIMSTYLE.DIMENSION`		מגדיר סגנון מידה, מתפריט המידות.
`TOLERANCE`	TOL	סימן סבולת גאומטרית.

שינוי (Modify) · 51

פקודה	קיצור	מה היא עושה	שיעור
`MLEDIT`	-MLEDIT	עורך מפגשים של קווים מרובים: הצטלבות, פינה, צומת T.
`MLEADEREDIT.ADD`		מוסיף חץ לחץ הסבר.
`MLEADEREDIT.REMOVE`		מסיר חץ מחץ הסבר.
`MLEADERALIGN`	MLEADERA	מיישר חצי הסבר זה לזה.
`MLEADERCOLLECT`	MLEADERC	מאסף כמה חצי הסבר עם בלוקים לחץ אחד.
`OBJECTSCALE`	-OBJECTSCALE	מוסיף או מוחק קני מידה לאובייקטים של ביאור.
`AIOBJECTSCALEADD`		מוסיף את קנה המידה הנוכחי לאובייקטים של ביאור.
`AIOBJECTSCALEREMOVE`		מסיר את קנה המידה הנוכחי מאובייקטים של ביאור.
`ANNORESET`		מאחד את המיקום של אובייקט ביאור בכל קני המידה.
`HATCHEDIT`	HE, -HATCHEDIT	עורך מילוי קיים: דוגמה, קנה מידה, זווית.
`OVERKILL`	-OVERKILL	מוחק קווים כפולים וחופפים.
`ATTEDIT`	ATE, EATTEDIT	עורך את הערכים של תכונות בבלוק אחד.
`-ATTEDIT`	-ATE, ATTE	מחפש ומחליף ערכי תכונות בכל הבלוקים.
`BATTMAN`		מנהל את התכונות של בלוק: סדר, עריכה, סנכרון.
`ATTSYNC`		מעדכן את כל ההכנסות של בלוק להגדרת התכונות החדשה.
`XBIND`	-XBIND, XB, -XB	מטמיע שכבות, בלוקים וסגנונות מהפניה חיצונית בשרטוט.
`ERASE`	E, DELETE	מוחק אובייקטים.	קווים ראשונים
`MOVE`	M	מזיז אובייקטים.	להזיז ולהעתיק
`COPY`	CO, CP	מעתיק אובייקטים, פעם אחת או יותר.	להזיז ולהעתיק
`ROTATE`	RO	מסובב אובייקטים סביב נקודה.
`SCALE`	SC	מגדיל או מקטין אובייקטים.
`MIRROR`	MI	משקף אובייקטים סביב קו.
`STRETCH`	S	מותח חלק מאובייקט, לפי חלון בחירה.
`OFFSET`	O	יוצר קו מקביל במרחק קבוע. כך נותנים לקיר עובי.	עובי קיר עם OFFSET
`TRIM`	TR	חותך את מה שבולט מעבר לקו אחר.	לנקות מפגשי קירות
`EXTEND`	EX	מאריך קו עד שהוא פוגש קו אחר.	לנקות מפגשי קירות
`FILLET`	F	סוגר שני קווים לפינה, חדה או מעוגלת.	פינות: FILLET ו-CHAMFER
`CHAMFER`	CHA	חותך פינה באלכסון.	פינות: FILLET ו-CHAMFER
`EXPLODE`	X	מפרק בלוק, פוליליין או מידה לחלקים.
`BREAK`	BR	שובר אובייקט בין שתי נקודות.
`BREAKATPOINT`		שובר אובייקט בנקודה אחת.
`JOIN`	J	מחבר קווים וקשתות לאובייקט אחד.
`ARRAYRECT`		מעתיק לרשת של שורות ועמודות. כך פורסים רשת עמודים.	להזיז ולהעתיק
`ARRAYPOLAR`		מעתיק סביב מרכז, במעגל.
`ARRAYEDIT`		עורך מערך קיים: מספר שורות, עמודות ומרווחים.
`PEDIT`	PE	עורך פוליליין: סגירה, חיבור, עובי, החלקה.
`SPLINEDIT`	SPE	עורך עקומה חלקה.
`LENGTHEN`	LEN	מאריך או מקצר קו או קשת במידה, באחוז או לאורך כולל.
`ALIGN`	AL	מזיז ומסובב אובייקט כך שנקודות שלו יושבות על נקודות יעד.
`BLEND`	BLENDCURVES	משרטט עקומה חלקה שמחברת בין שני קווים.
`NCOPY`		מעתיק אובייקט מתוך בלוק או הפניה חיצונית.
`CHSPACE`		מעביר אובייקטים בין מרחב המודל לגיליון.
`FLATTEN`		משטיח אובייקטים לגובה 0.
`ARRAYPATH`		מעתיק לאורך מסלול.
`TEXTEDIT`	ED, DDEDIT	עורך טקסט קיים.
`VPCLIP`		גוזר חלון תצוגה לפי צורה סגורה.
`PROPERTIES`	PR, PROPS, CH	מציג ומשנה את התכונות של מה שבחרתם.	שכבות: קירות, ריהוט, מידות
`MATCHPROP`	MA, PAINTER	מעתיק תכונות מאובייקט אחד לאחרים.	שכבות: קירות, ריהוט, מידות
`UNION`	UNI	מאחד אזורים.
`SUBTRACT`	SU	מחסיר אזור מאזור.
`INTERSECT`	IN	משאיר רק את החפיפה בין אזורים.

חלון (Window) · 1

פקודה	קיצור	מה היא עושה	שיעור
`XREF`	XR, EXTERNALREFERENCES	מנהל ההפניות: מה מצורף, מאיפה, ואם נמצא.

בלי מקום בתפריט · 137

פקודה	קיצור	מה היא עושה	שיעור
`DOCUMENT.SWITCH`		עובר לשרטוט אחר מבין הפתוחים.
`DOCUMENT.BYTES`		מחזיר את השרטוט כקובץ DXF, בלי לשמור לדיסק.
`ALIASEDIT`		עורך את הקיצורים: מוסיף, מוחק או טוען קובץ קיצורים (PGP).
`REINIT`		טוען מחדש את קובץ הקיצורים.
`UNDO`		מבטל כמה פעולות אחורה, או עד סימן שקבעתם.
`MREDO`		מחזיר כמה פעולות שבוטלו, או את כולן.
`AI_DESELECT`		מבטל את הבחירה.
`SELECT`		בוחר אובייקטים: בלחיצה, בחלון או בחלון חוצה.
`QSELECT.INFO`		מראה אילו סוגי אובייקטים יש בשרטוט וכמה מכל אחד.
`SELECTSIMILAR`		בוחר אובייקטים דומים לנבחר: אותה שכבה, צבע או סוג קו.
`ZOOM`	Z	מתקרב ומתרחק: הכול, חלון, הקודם, אובייקט ועוד.	להתקרב ולזוז בשרטוט
`VIEW.SET`		קובע מרכז וגובה לתצוגה.
`VIEW.GET`		מחזיר את המרכז והגובה של התצוגה.
`LAYOUT.SET`		עובר בין מרחב המודל לגיליונות.
`-VPORTS`		מחלק את המסך לחלונות תצוגה, ושומר ומשחזר חלוקות.
`VPORTS.ACTIVATE`		קובע איזה חלון תצוגה פעיל.
`LEADER`	LEAD	חץ הסבר פשוט.
`DIMDISASSOCIATE`	DDA	מנתק מידות מהאובייקטים, כך שלא יתעדכנו איתם.
`DIMTEDIT`	DIMTED	מזיז ומסובב את טקסט המידה.
`DIMEDIT`	DED, DIMED	עורך טקסט מידה, מסובב או מטה את קווי העזר.
`MLEADEREDIT`	MLEDIT	מוסיף או מסיר חצים בחץ הסבר.
`ANNOUPDATE`		הופך טקסט, מידות וחצים לאובייקטי ביאור, או מבטל.
`ANNOVISIBLE.TOGGLE`		מחליף בין שני מצבי הצגת הביאורים.
`HATCHPICK`		בוחר את השטח למילוי, בנקודות או באובייקטים.
`-BLOCK`	-B	יוצר בלוק, בלי חלון.
`WBLOCK`	W	שומר בלוק או אובייקטים לקובץ נפרד.
`BLOCKS.DYNAMIC`		מציג את הפרמטרים של בלוק דינמי.
`BLOCKS.REFERENCE`		מציג את הערכים של בלוק דינמי שהוכנס.
`BLOCKS.REFERENCE.SET`		משנה ערך בבלוק דינמי.
`BLOCKS.REFERENCE.GRIPS`		מציג את הידיות של בלוק דינמי.
`BLOCKS.REFERENCE.GRIP`		גורר ידית של בלוק דינמי.
`PURGE`	PU, -PURGE	מנקה מהקובץ שכבות, בלוקים וסגנונות שלא בשימוש.
`BLOCKS.LIST`		מציג את רשימת הבלוקים בשרטוט.
`ATTDISP`		מציג או מסתיר תכונות של בלוקים.
`EATTEXT`		מוציא טבלה של בלוקים ותכונות מהשרטוט.
`-XREF`	-XR	מצרף, מנתק, טוען, פורק ומטמיע הפניות חיצוניות.
`DRAWORDER`	DR	קובע מה מעל מה בתצוגה.
`TEXTTOFRONT`		מביא טקסט, מידות וחצים לחזית.
`ARRAY`	AR	מערך: מלבני, מעגלי או לאורך מסלול.
`ARRAYCLOSE`		סוגר עריכה של מערך.
`REVERSE`		הופך את הכיוון של קו, פוליליין או עקומה.
`GROUPEDIT`		מוסיף, מסיר או משנה שם לקבוצה.
`GROUPS.LIST`		מציג את רשימת הקבוצות.
`-GROUP`	-G	אפשרויות לקבוצות, בלי חלון.
`PICKSTYLE`		מדליק או מכבה בחירה של קבוצה כיחידה אחת.
`GRIP.MOVE`		מזיז נקודה של אובייקט דרך הידית שלה.
`GRIP.STRETCH`		מותח אובייקט דרך הידית שלו.
`GRIP.ROTATE`		מסובב דרך ידית.
`GRIP.SCALE`		משנה גודל דרך ידית.
`GRIP.MIRROR`		משקף דרך ידית.
`GRIP.OPTION`		מוסיף או מסיר קודקוד, והופך קטע לקשת או לקו.
`GRIP`		עריכה בידיות.
`COMPARE.NEXT`		קופץ לשינוי הבא בהשוואה.
`COMPARE.PREVIOUS`		קופץ לשינוי הקודם בהשוואה.
`COMPARECLOSE`		סוגר את ההשוואה.
`LAYER.NEW`		יוצר שכבה חדשה.
`LAYER.SET`		משנה תכונות של שכבה.
`LAYER.DELETE`		מוחק שכבה.
`LAYMCUR`		הופך את השכבה של האובייקט שבחרתם לנוכחית.
`LAYON`		מדליק את כל השכבות.
`LAYTHW`		מפשיר את כל השכבות.
`LAYERSTATE.RESTORE`		מחזיר מצב שכבות שמור.
`LAYERSTATE.LIST`		מציג את מצבי השכבות השמורים.
`LAYERSTATE.DELETE`		מוחק מצב שכבות שמור.
`LAYERSTATE.RENAME`		משנה שם של מצב שכבות.
`LAYOUT`	LO	יוצר, מעתיק, מוחק ומשנה שם לגיליונות.
`LAYOUT.DELETE`		מוחק גיליון.
`LAYOUT.RENAME`		משנה שם לגיליון.
`LAYOUT.COPY`		מעתיק גיליון.
`LAYOUT.LIST`		מציג את רשימת הגיליונות.
`MVIEW`	MV	יוצר חלון תצוגה בגיליון.
`VIEWPORT.SET`		קובע קנה מידה ותכונות לחלון תצוגה.
`VPLAYER`		מקפיא שכבות בחלון תצוגה אחד בלבד.
`MSPACE`	MS	נכנס למרחב המודל דרך חלון תצוגה בגיליון.
`PSPACE`	PS	חוזר למרחב הגיליון.
`PLOTWINDOW`		קובע חלון להדפסה בשתי פינות.
`-PLOTTERMANAGER`		מנהל הגדרות מדפסות, בלי חלון.
`ATTACH`		צירוף קבצים. עוד לא
`SHARE`		שיתוף. עוד לא
`3DORBIT`	3DO, ORBIT	סיבוב תלת-ממדי של התצוגה. עוד לא
`PROPERTIES.SET`		משנה שכבה, צבע, סוג קו ועובי קו לאובייקטים.
`HATCH.PATTERNS`		טוען דוגמאות מילוי מקובץ PAT.
`-LINETYPE`		טוען סוגי קו, בלי חלון.
`LTSCALE`	LTS	קובע את קנה המידה של סוגי הקו בשרטוט.
`STYLE.LIST`		מציג את סגנונות הטקסט.
`STYLE.RENAME`		משנה שם לסגנון טקסט.
`STYLE.DELETE`		מוחק סגנון טקסט.
`STYLE.CURRENT`		קובע את סגנון הטקסט הנוכחי.
`DIMSTYLE.LIST`		מציג את סגנונות המידה.
`DIMSTYLE.RENAME`		משנה שם לסגנון מידה.
`DIMSTYLE.DELETE`		מוחק סגנון מידה.
`DIMSTYLE.CURRENT`		קובע את סגנון המידה הנוכחי.
`DIMSTYLE.OVERRIDE`		משנה הגדרת סגנון למידות מסוימות.
`DRAWING.INSPECT`		מסכם את תוכן השרטוט.
`ENTITIES`		מחפש אובייקטים לפי סוג, שכבה או אזור.
`TEXTS`		מחפש טקסטים בשרטוט.
`COUNTLIST`		סופר בלוקים בשרטוט.
`COUNTTABLE`		יוצר טבלת ספירה של בלוקים.
`ORTHO`		מגביל קווים לאופקי ולאנכי.	שרטוט במידות מדויקות
`GRID`		מציג או מסתיר את הרשת.
`SNAP`		קפיצה לנקודות הרשת.
`POLAR`		מעקב לפי זוויות קבועות.
`OTRACK`		מעקב מנקודות הצמדה של אובייקטים.
`DYNMODE`		מידות והזנה ליד הסמן.
`LWDISPLAY`		מציג או מסתיר עובי קו.
`ISODRAFT`		מצב שרטוט איזומטרי.
`ISOPLANE`		מחליף את המישור האיזומטרי: שמאל, עליון, ימין.
`TRANSPARENCYDISPLAY`		מציג או מסתיר שקיפות.
`QPMODE`		חלונית תכונות מהירה ליד מה שבחרתם.
`SELECTIONCYCLING`		מעבר בין אובייקטים חופפים בבחירה.
`OSNAP`	OS, DDOSNAP	הצמדה לנקודות באובייקטים: קצה, אמצע, מרכז ועוד.	שרטוט במידות מדויקות
`GETVAR`		מציג ערך של משתנה מערכת.
`SYSVARS`		מציג את כל משתני המערכת.
`QUICKCALC.PICK`		לוקח למחשבון נקודה, מרחק או זווית מהשרטוט.
`MEASUREGEOM`		מודד מרחק, רדיוס, זווית או שטח.
`TABLE.SET`		כותב בתא של טבלה, גם נוסחה.
`TABLE.INSERTROW`		מוסיף שורה לטבלה.
`TABLE.DELETEROW`		מוחק שורה מטבלה.
`TABLE.INSERTCOL`		מוסיף עמודה לטבלה.
`TABLE.DELETECOL`		מוחק עמודה מטבלה.
`TABLE.MERGE`		ממזג תאים.
`TABLE.UNMERGE`		מפצל תאים ממוזגים.
`TABLESTYLE.CELLSTYLE`		מגדיר סגנון תא בסגנון הטבלה.
`TABLE.CELLSTYLE`		קובע סגנון לתאים בטבלה.
`TABLE.FORMULA`		מכניס נוסחה לתא: סכום, ממוצע, ספירה ועוד.
`TABLE.RECALC`		מחשב מחדש את הנוסחאות בטבלאות.
`TABLEDIT`		עורך תא בטבלה.
`TABLEEXPORT`		מייצא טבלה לקובץ CSV.
`TABLE.BREAK`		מפצל טבלה ארוכה לכמה חלקים.
`DATALINKUPDATE`		מעדכן טבלאות מקושרות מהקובץ.
`GEOMCONSTRAINT`	GCON	אילוץ גאומטרי: מקביל, ניצב, אופקי, משיק ועוד.
`DIMCONSTRAINT`	DCON	אילוץ מידה: אורך, זווית, רדיוס.
`DCLINEAR`		אילוץ מידה אופקי או אנכי.
`CONSTRAINTINFER`		מוסיף אילוצים תוך כדי שרטוט.
`CONSTRAINTS.INSPECT`		מציג את כל האילוצים והפרמטרים בשרטוט.
`CONSTRAINTS.DOF`		מראה כמה חופש תנועה נשאר לאובייקט עם אילוצים.
`LISP`		מריץ קוד LISP.

4. קיצורי מקלדת

מקשי F מדליקים ומכבים מצבי עבודה, והצירופים עם Ctrl הם פעולות קובץ ועריכה.

מקש	פקודה	מה הוא עושה
`F3`	`OSNAP`	הצמדה לנקודות באובייקטים: קצה, אמצע, מרכז ועוד.
`F5`	`ISOPLANE`	מחליף את המישור האיזומטרי: שמאל, עליון, ימין.
`F7`	`GRID`	מציג או מסתיר את הרשת.
`F8`	`ORTHO`	מגביל קווים לאופקי ולאנכי.
`F9`	`SNAP`	קפיצה לנקודות הרשת.
`F10`	`POLAR`	מעקב לפי זוויות קבועות.
`F11`	`OTRACK`	מעקב מנקודות הצמדה של אובייקטים.
`F12`	`DYNMODE`	מידות והזנה ליד הסמן.
`Ctrl+A`	`SELECTALL`	בוחר את כל האובייקטים בשרטוט.
`Ctrl+C`	`COPYCLIP`	מעתיק את האובייקטים שבחרתם ללוח.
`Ctrl+N`	`NEW`	פותח שרטוט חדש, מתבנית או בלי תבנית.
`Ctrl+O`	`OPEN`	פותח קובץ DWG או DXF.
`Ctrl+P`	`PLOT`	מדפיס.
`Ctrl+S`	`QSAVE`	שומר את השרטוט בשם הקיים שלו.
`Ctrl+W`	`CLOSE`	סוגר את השרטוט הפתוח.
`Ctrl+X`	`CUTCLIP`	גוזר את האובייקטים שבחרתם ללוח.
`Ctrl+Z`	`U`	מבטל את הפעולה האחרונה.
`Ctrl+Shift+A`	`PICKSTYLE`	מדליק או מכבה בחירה של קבוצה כיחידה אחת.
`Ctrl+Shift+C`	`COPYBASE`	מעתיק ללוח עם נקודת בסיס שבוחרים.
`Ctrl+Shift+S`	`SAVEAS`	שומר את השרטוט בשם ובמקום חדשים, ובוחרים את גרסת הקובץ.
`Ctrl+Shift+Z`	`REDO`	מחזיר את מה שביטלתם.

שאלות ותשובות

הקיצורים כאן זהים לאלה של אוטוקאד?

הקיצורים בטבלה הם בדיוק מה שפרמטריקאד מקבלת, והם בנויים באותה שיטה: L לקו, C לעיגול, O ל-OFFSET, TR ל-TRIM. אם אתם רגילים לקיצור שלא מופיע כאן, אפשר להוסיף אותו בעצמכם.

אפשר להגדיר קיצור משלי?

כן. ALIASEDIT מוסיף ומוחק קיצורים, וגם טוען קובץ קיצורים מסוג PGP. אחרי שערכתם את הקובץ, REINIT טוען אותו מחדש.

למה שמות הפקודות באנגלית?

כי ככה מדברים עליהן בכל משרד. מי שלמד כאן LINE ו-OFFSET יקליד אותן גם בכל תוכנה אחרת שעובדת באותה שיטה. כל השאר בתוכנה, התפריטים, החלונות וההסברים, בעברית ומימין לשמאל.

מה זה "עוד לא" ליד חלק מהפקודות?

אלה 3 פקודות שקיימות בשם אבל עוד לא עובדות: 3DORBIT, ATTACH, SHARE. בתוכנה אין כרגע תלת-ממד.

אפשר לשרטט בלי להקליד פקודות בכלל?

כן, עם העוזר החכם. כותבים לו בעברית, למשל "שרטט חדר 400 על 300 עם דלת בקיר הדרומי", והוא מפעיל בעצמו את אותן פקודות מהטבלה. הוא עובד דרך החשבון שכבר יש לכם ב-Claude Code או ב-Codex, בלי מפתחות ובלי הגדרות. איך זה עובד.

להעמיק הלאה

השיעורים. 13 שיעורים קצרים, מקו ראשון ועד תוכנית עם מידות, מילוי ושמירה.
מילון המונחים. שכבה, הצמדה, בלוק, מרחב מודל ומרחב דף, בשורה-שתיים.
העוזר החכם. כותבים מה לשרטט, והוא מפעיל את הפקודות בשבילכם.
פרמטריקאד. התוכנה, מה יש בה ואיך מורידים.

על הכותב

שלומי רשף, אדריכל ומתכנן אורבני. מוביל את תחום התכנון הפרמטרי ופיתוח כלי הבינה המלאכותית במשרד בר לוי אדריכלים ומתכנני ערים. הרציתי על קלוד קוד לאדריכלים בהתאחדות האדריכלים ובוני הערים בישראל וב-CivilEng.

פרמטריקאד, בחינם

תוכנת שרטוט בעברית, עם 13 שיעורים בתוכה ועוזר חכם שמשרטט לפי מה שכותבים לו.

לדף התוכנה

Windows · ההורדה תיפתח בקרוב · קוד פתוח, מבוסס על CADCraft של ArtCraft
