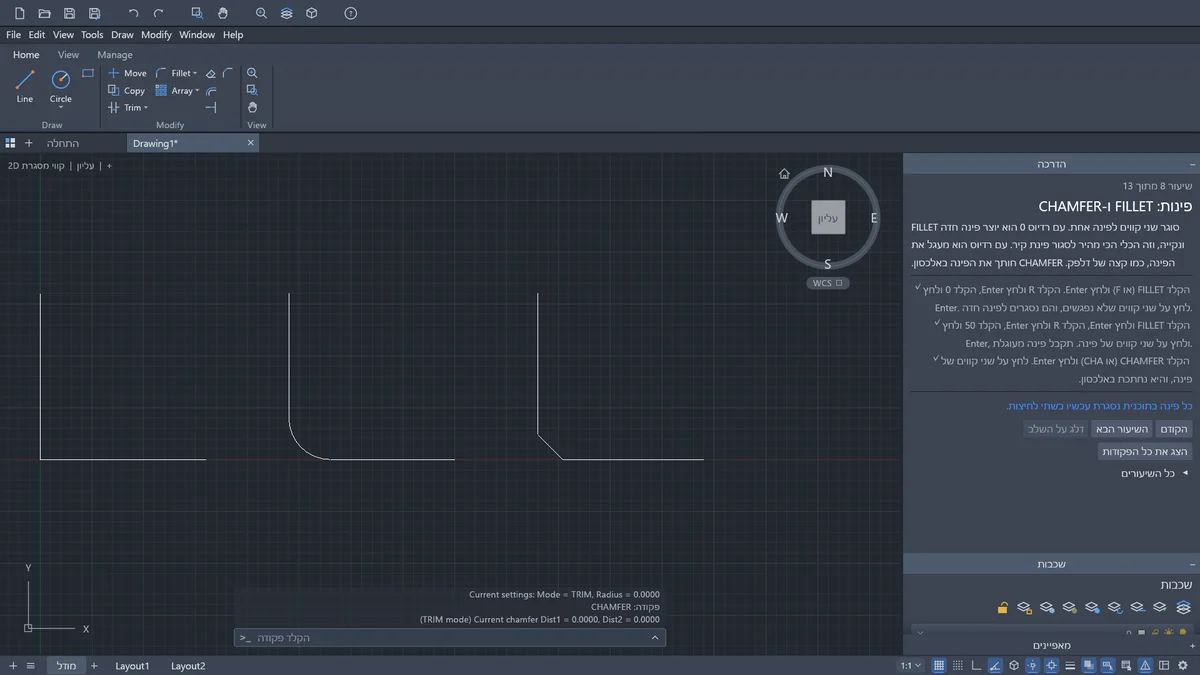

FILLET סוגר שני קווים לפינה אחת. עם רדיוס 0 הוא יוצר פינה חדה ונקייה, וזה הכלי הכי מהיר לסגור פינת קיר. עם רדיוס הוא מעגל את הפינה, כמו קצה של דלפק. CHAMFER חותך את הפינה באלכסון.
אלה בדיוק הצעדים שמופיעים בחלונית המדריך בתוך פרמטריקאד, באותו נוסח. התוכנה בודקת כל צעד ופותחת את הבא רק כשהוא הצליח. שמות הפקודות והקיצורים שלהן הם אותם שמות שאתה מכיר מאוטוקאד, ולכן מה שתלמד כאן עובד גם שם.
1. הפקודות בשיעור
השיעור הזה פותח בתוכנה 2 פקודות. כל אחת מקושרת לשורה שלה ברשימת הפקודות המלאה.
2. הצעדים
- הקלד FILLET (או F) ולחץ Enter. הקלד R ולחץ Enter, הקלד 0 ולחץ Enter. לחץ על שני קווים שלא נפגשים, והם נסגרים לפינה חדה.
- הקלד FILLET ולחץ Enter, הקלד R ולחץ Enter, הקלד 50 ולחץ Enter, ולחץ על שני קווים של פינה. תקבל פינה מעוגלת.
- הקלד CHAMFER (או CHA) ולחץ Enter. לחץ על שני קווים של פינה, והיא נחתכת באלכסון.
3. מה יש לך בסוף
כל פינה בתוכנית נסגרת עכשיו בשתי לחיצות.
4. טיפ מהמשרד
FILLET עם רדיוס 0 הוא הדרך הכי מהירה לסגור פינת קיר, מהירה יותר מ-TRIM ו-EXTEND בנפרד. הוא מאריך את מה שקצר וחותך את מה שבולט בפעולה אחת.
