אחרי OFFSET הקווים בפינות לא תמיד נפגשים, ולפעמים הם חוצים זה את זה. TRIM חותך את מה שבולט, ו-EXTEND מאריך קו עד שהוא פוגש קו אחר. זו גם הדרך לפתוח פתח של דלת בקיר.
איך הדף הזה בנוי
אלה בדיוק הצעדים שמופיעים בחלונית המדריך בתוך פרמטריקאד, באותו נוסח. התוכנה בודקת כל צעד ופותחת את הבא רק כשהוא הצליח. שמות הפקודות והקיצורים שלהן הם אותם שמות שאתה מכיר מאוטוקאד, ולכן מה שתלמד כאן עובד גם שם.
1. הפקודות בשיעור
השיעור הזה פותח בתוכנה 2 פקודות. כל אחת מקושרת לשורה שלה ברשימת הפקודות המלאה.
2. הצעדים
- הקלד EXTEND (או EX) ולחץ Enter. לחץ ליד הקצה של קו חיצוני שלא מגיע לפינה. הוא יתארך עד הקו הבא.
- הקלד TRIM (או TR) ולחץ Enter. לחץ על כל קטע שבולט מעבר לפינה, והוא נחתך.

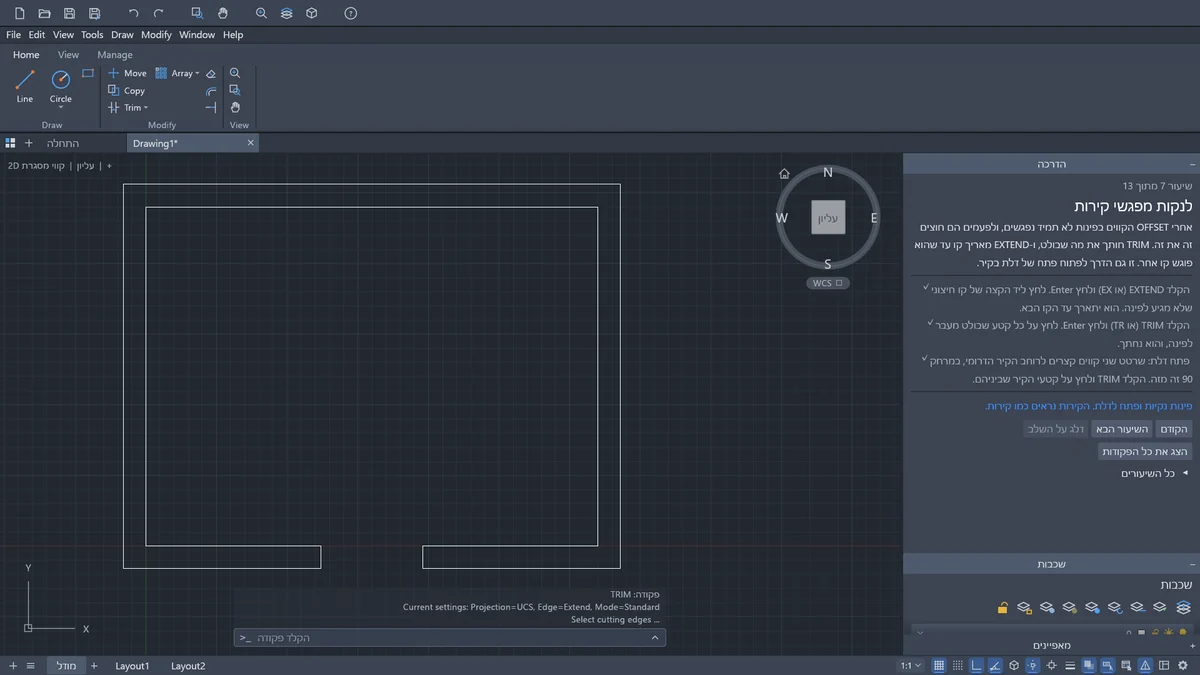

- פתח דלת: שרטט שני קווים קצרים לרוחב הקיר הדרומי, במרחק 90 זה מזה. הקלד TRIM ולחץ על קטעי הקיר שביניהם.
3. מה יש לך בסוף
פינות נקיות ופתח לדלת. הקירות נראים כמו קירות.
4. טיפ מהמשרד
פתח של דלת הוא בעצם שני קווים קצרים לרוחב הקיר ו-TRIM על מה שביניהם. כך גם פותחים חלון, רק עם הרוחב שלו.
