בתוכנית הגשה הקירות ממולאים, כדי שרואים מיד מה בנוי ומה פתוח. HATCH ממלא שטח סגור בדוגמה. לוחצים בתוך השטח, והתוכנה מוצאת את הגבולות לבד.
איך הדף הזה בנוי
אלה בדיוק הצעדים שמופיעים בחלונית המדריך בתוך פרמטריקאד, באותו נוסח. התוכנה בודקת כל צעד ופותחת את הבא רק כשהוא הצליח. שמות הפקודות והקיצורים שלהן הם אותם שמות שאתה מכיר מאוטוקאד, ולכן מה שתלמד כאן עובד גם שם.
1. הפקודות בשיעור
השיעור הזה פותח בתוכנה פקודה אחת. היא מקושרת לשורה שלה ברשימת הפקודות המלאה.
HATCH(או H, BH, -HATCH)
2. הצעדים

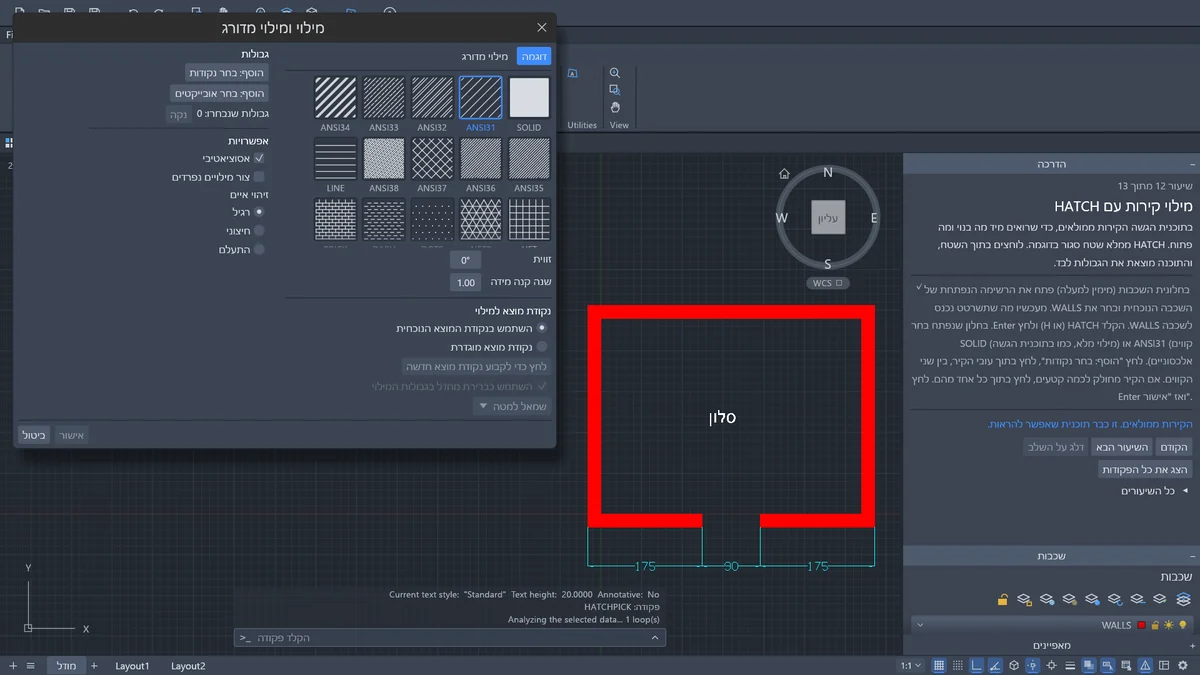

- בחלונית השכבות (מימין למעלה) פתח את הרשימה הנפתחת של השכבה הנוכחית ובחר את WALLS. מעכשיו מה שתשרטט נכנס לשכבה WALLS. הקלד HATCH (או H) ולחץ Enter. בחלון שנפתח בחר SOLID (מילוי מלא, כמו בתוכנית הגשה) או ANSI31 (קווים אלכסוניים). לחץ "הוסף: בחר נקודות", לחץ בתוך עובי הקיר, בין שני הקווים. אם הקיר מחולק לכמה קטעים, לחץ בתוך כל אחד מהם. לחץ Enter ואז "אישור".
3. מה יש לך בסוף
הקירות ממולאים. זו כבר תוכנית שאפשר להראות.
4. טיפ מהמשרד
HATCH ממלא רק שטח סגור. אם לחיצה בתוך הקיר לא ממלאת אותו, כנראה שנשארה פינה פתוחה, וחוזרים ל-TRIM או ל-FILLET מהשיעורים הקודמים כדי לסגור אותה.
