קיר בתוכנית הוא שני קווים מקבילים. OFFSET יוצר קו מקביל במרחק שתבחר, וזו הדרך המהירה לתת לחדר עובי קירות. 20 בתרגיל הזה. במשרד המספר מגיע מפרט הקיר: מחיצה, קיר פנים נושא או קיר חוץ עם חיפוי.
אלה בדיוק הצעדים שמופיעים בחלונית המדריך בתוך פרמטריקאד, באותו נוסח. התוכנה בודקת כל צעד ופותחת את הבא רק כשהוא הצליח. שמות הפקודות והקיצורים שלהן הם אותם שמות שאתה מכיר מאוטוקאד, ולכן מה שתלמד כאן עובד גם שם.
1. הפקודות בשיעור
השיעור הזה פותח בתוכנה פקודה אחת. היא מקושרת לשורה שלה ברשימת הפקודות המלאה.
OFFSET(או O)
2. הצעדים

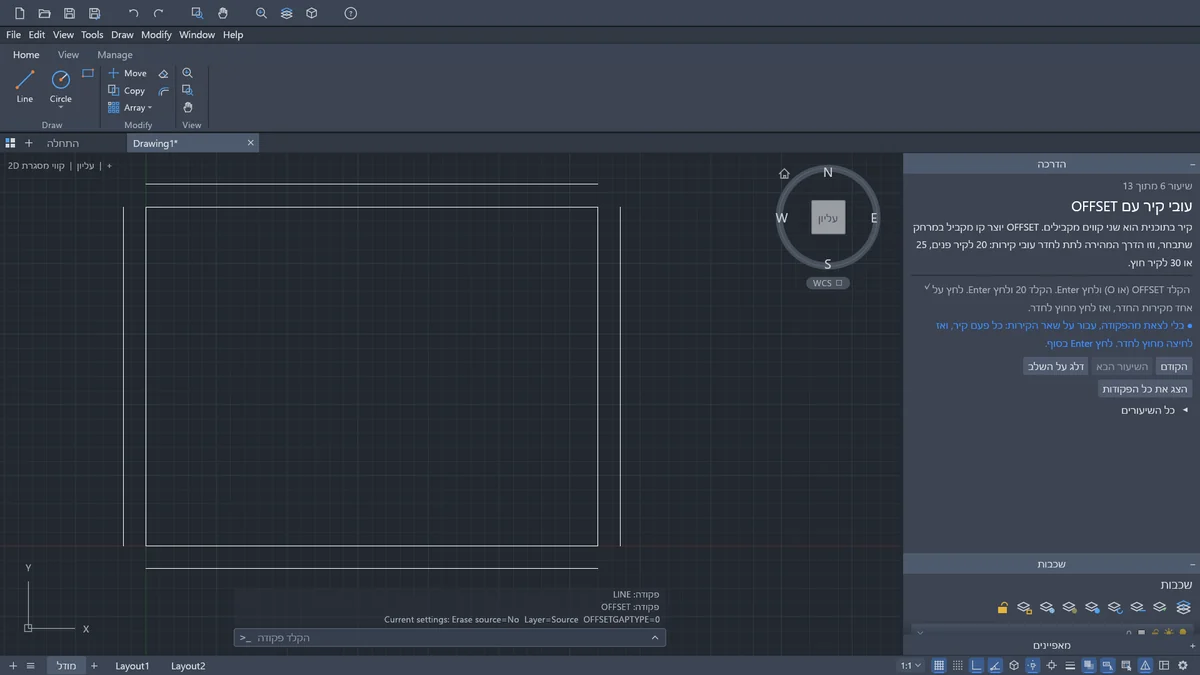

- הקלד OFFSET (או O) ולחץ Enter. הקלד 20 ולחץ Enter. לחץ על אחד מקירות החדר, ואז לחץ מחוץ לחדר.
- בלי לצאת מהפקודה, עבור על שאר הקירות: כל פעם קיר, ואז לחיצה מחוץ לחדר. לחץ Enter בסוף.
3. מה יש לך בסוף
החדר קיבל קירות בעובי 20. ככה מתחילה כל תוכנית.
4. טיפ מהמשרד
הלחיצה השנייה קובעת לאיזה צד הקיר יוצא. אם קו יצא לתוך החדר במקום החוצה, מוחקים אותו עם ERASE ועושים OFFSET שוב, עם לחיצה מחוץ לחדר. 20 זה המספר של התרגיל. במשרד המספר מגיע מפרט הקיר: מחיצה, קיר פנים נושא או קיר חוץ עם חיפוי.
להעמיק הלאה
- כל 13 השיעורים. מקנבס ריק ועד תוכנית קומה עם קירות, מידות ומילוי.
- רשימת הפקודות. כל פקודה, הקיצור שלה ומה היא עושה.
- העוזר החכם של פרמטריקאד. כותבים בעברית מה לשרטט, והוא משרטט.
- פרמטריקאד. תוכנת השרטוט עצמה.
